一、項(xiàng)目概述：
溫致變色遮陽玻璃（STG）是使用溫致變色遮陽PVB膠膜與普通玻璃生產(chǎn)的安全夾層玻璃，能夠明顯改善玻璃的性能和強(qiáng)度，且具有智能變色、遮陽、節(jié)能、安全、美觀等功能。STG可以降低太陽輻射熱量，起到節(jié)能的效果，并通過吸收太陽光熱自主變色，保證室內(nèi)光線舒適，智能遮陽。

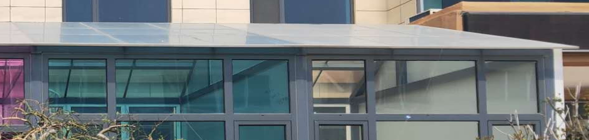

至慧陽光房由三個(gè)房間組成，分別為普通PVB夾膠玻璃房間、溫致變色遮陽玻璃（STG-B1）房間、農(nóng)業(yè)溫室玻璃（STG-A1）房間。
本次測(cè)試數(shù)據(jù)來自普通PVB夾膠玻璃房間【以下簡(jiǎn)稱PVB房間】和溫致變色遮陽玻璃（STG-B1）房間【以下簡(jiǎn)稱STG房間】。
為保證兩個(gè)房間的測(cè)試環(huán)境完全相同，避免太陽光線相互穿透影響測(cè)試結(jié)果，兩個(gè)房間的東西立面使用100mm厚的保溫板墻，而房間南、北立面及頂部各使用相同配置的玻璃（兩房間只夾膠中間層材料不同）。
PVB房間玻璃配置為5mm 超白+0.76PVB+5mm 超白+12A+5mm 在線高透 Low-E（5#）
STG房間玻璃配置為5mm 超白+0.76B1+5mm 超白+12A+5mm 在線高透 Low-E（5#）
本次測(cè)試內(nèi)容：夏季（門窗開啟）—PVB房間與STG房間在相同環(huán)境下的太陽輻射強(qiáng)度、室內(nèi)照度、室內(nèi)溫度、玻璃內(nèi)外表面溫度等五個(gè)方面的對(duì)比。
二、測(cè)試儀器：
三、基礎(chǔ)環(huán)境：
1. 陽光房玻璃配置及熱工性能參數(shù)：

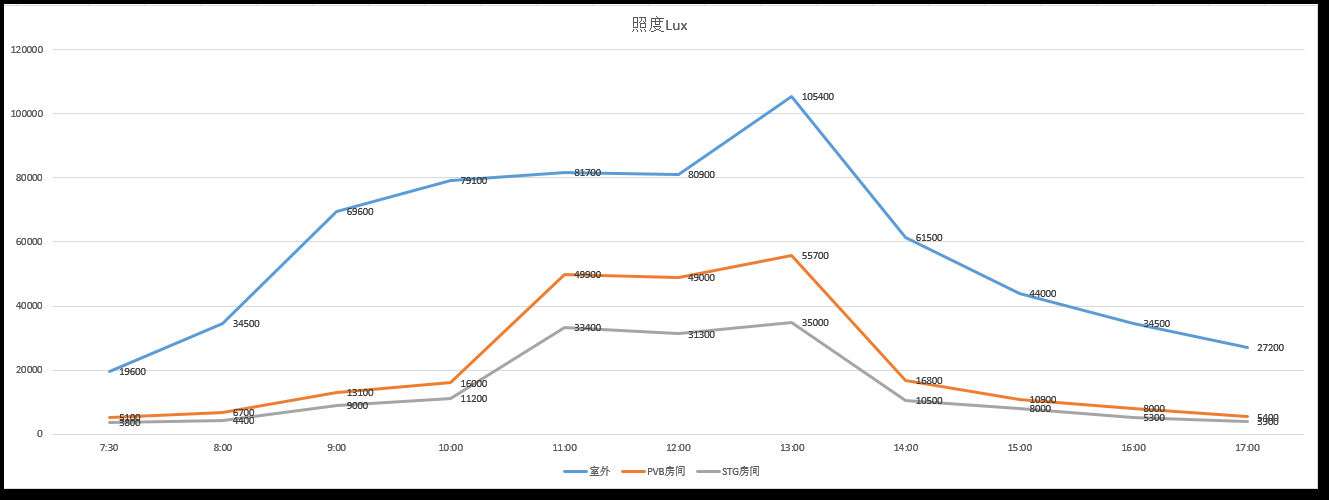

4.2 室內(nèi)照度對(duì)比：

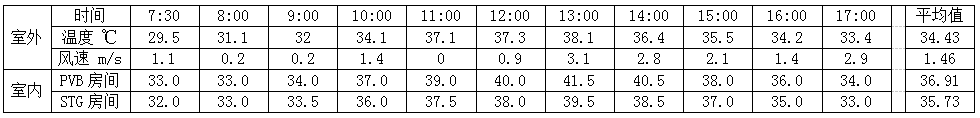

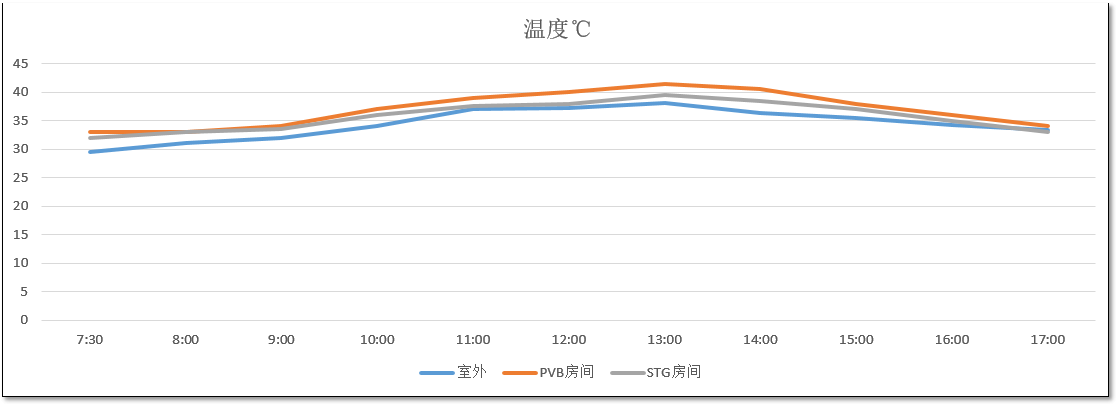

4.3 室內(nèi)溫度對(duì)比：
小結(jié)：
（1）因所有門窗開啟，房間與室外空氣連通，房間內(nèi)不再集聚熱量，理論上應(yīng)該是室內(nèi)外溫度一樣。即便如此，STG房間溫度仍比PVB房間低1~2℃。說明STG阻隔太陽輻射是可以有效幫助節(jié)能的，既遮擋了近紅外，相應(yīng)也減少了地面遠(yuǎn)紅外的輻射熱。
（2）這個(gè)測(cè)試與測(cè)試二的結(jié)果相互印證，可以說明STG房間與PVB房間通風(fēng)越好兩房間溫差越小，通風(fēng)越差兩房間溫差也就越大。

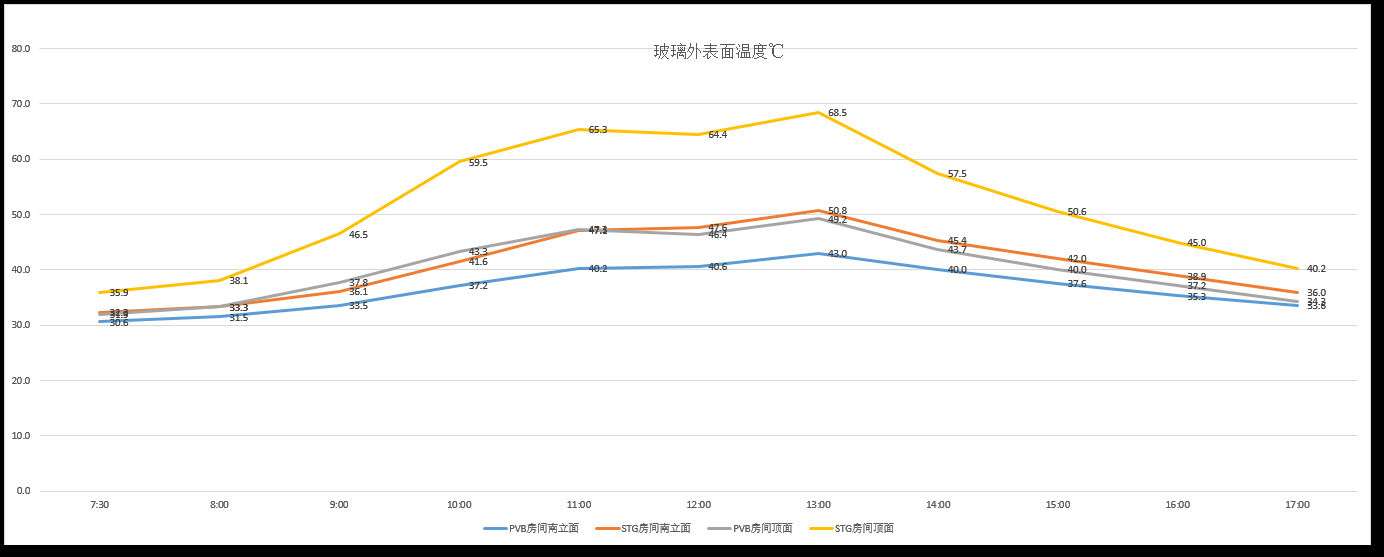

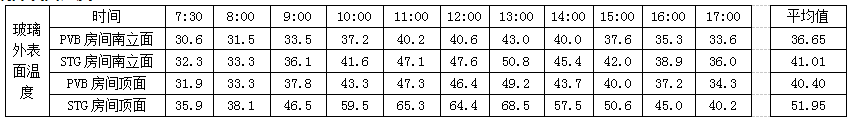

4.4 玻璃外表面溫度對(duì)比：
小結(jié)：
（1）STG房間頂面玻璃外表面溫度在13：00時(shí)達(dá)到最高68.5℃，比室外溫度高30.4℃，與測(cè)試一、二數(shù)據(jù)接近。比PVB房間頂面玻璃外表面最高溫度高19.3℃。由此引起STG的可見光透過率降低約4個(gè)百分點(diǎn)，此時(shí)室內(nèi)照度僅為室外的33.2%。與測(cè)試二相比較，說明玻璃溫度越高遮光效果越好。
（2）在夏季門窗開啟的情況下，STG房間比PVB房間頂面玻璃外表面溫度平均高11.5℃，南立面玻璃平均高4.4℃。與測(cè)試二數(shù)據(jù)也比較接近。

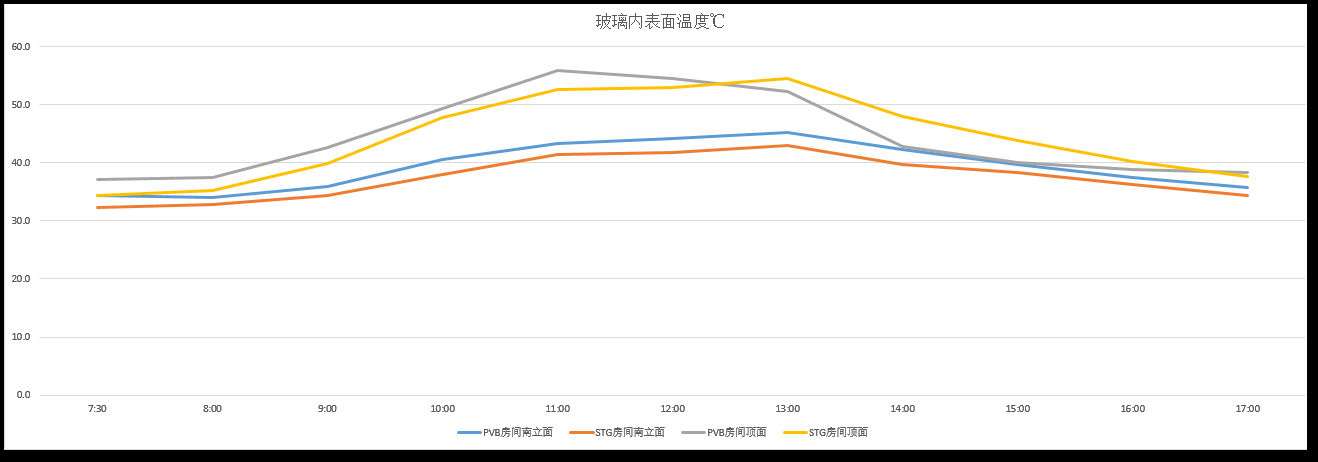

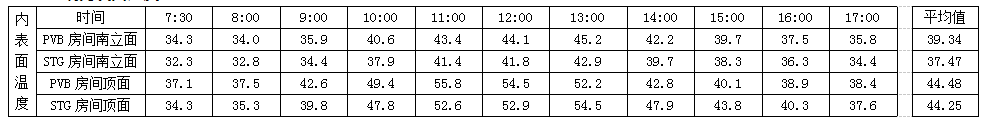

4.5 玻璃內(nèi)表面溫度對(duì)比：
小結(jié)：
從單個(gè)數(shù)值或平均值來看，PVB房間與STG房間玻璃內(nèi)表面溫度差距不大，PVB房間略高。但是我們注意到13：00~16：00區(qū)間STG房間頂面內(nèi)表面溫度是略高于PVB房間的，分析可能原因有兩個(gè)：一是STG房間玻璃外表面溫度比PVB房間平均高11.5℃，時(shí)間長(zhǎng)了以后熱量通過中空層向內(nèi)傳遞；二是陽光房頂部三角形區(qū)域集聚熱量，在風(fēng)速不大的情況下不容易散熱。
由此建議制作陽光房應(yīng)盡量采用平頂或增加天窗，以減少熱量集聚。
四、本次測(cè)試結(jié)論：
1. 夏季STG房間的太陽輻射強(qiáng)度仍為PVB房間的四分之一，再次證明了STG能夠顯著降低入射到室內(nèi)的太陽輻射，增加人的體感舒適度。
2. STG可以明顯降低眩光強(qiáng)度和減小眩光面積，在夏季光線最強(qiáng)的中午可降低眩光強(qiáng)度約67%，保證室內(nèi)光線柔和，增加視覺舒適度。
3. 在所有門窗開啟的情況下，STG房間溫度仍比PVB房間低1~2℃。說明STG阻隔太陽輻射是可以有效幫助節(jié)能的。
4. STG房間頂面玻璃外表面溫度在13：00時(shí)達(dá)到最高68.5℃，比室外溫度高30.4℃，與測(cè)試一、二數(shù)據(jù)接近。此時(shí)室內(nèi)照度僅為室外的33.2%。與測(cè)試二相比較，說明玻璃溫度越高、顏色越深，可見光透過率越低，遮光效果越好，從而有效地改善了室內(nèi)采光質(zhì)量。
5. 在所有門窗開啟的情況下，PVB房間與STG房間內(nèi)表面溫度差距不大，但測(cè)試結(jié)果提示制作玻璃陽光房應(yīng)從結(jié)構(gòu)上考慮散熱問題。
五、后續(xù)測(cè)試安排：
本次測(cè)試再次展示了STG的全部?jī)?yōu)勢(shì)。后續(xù)公司會(huì)安排在兩個(gè)房間分別裝上空調(diào)，在室內(nèi)溫度設(shè)置相等的情況下測(cè)試兩個(gè)房間的耗電量，以測(cè)試STG的節(jié)能效果。
